Cara Menyelesaikan Bunyi EMI Dalam Menukar Kuasa Adaptor

Cara Menyelesaikan Bunyi EMI Dalam Menukar Penyesuai Kuasa

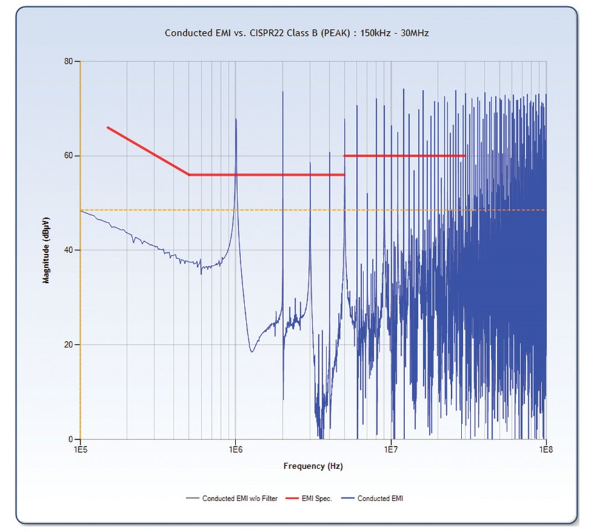

Terdapat dua jenis bunyi EMI pada input penyesuai kuasa bertukar: bunyi bising - dan pembezaan mode -. Kebisingan EMI hadir di antara garisan input AC (100-240V) dan tanah bumi dirujuk sebagai bunyi mod biasa -. Ia boleh dianggap sebagai isyarat gangguan yang dihantar sepanjang garis input AC dengan potensi yang sama dan fasa yang sama. Sebaliknya, bunyi EMI yang ada di antara garisan input AC dipanggil kebisingan mod -, yang boleh dilihat sebagai isyarat gangguan yang dihantar dengan perbezaan fasa 180 - antara garisan input AC. Bunyi mode biasa - adalah arus gangguan yang mengalir dari garisan input AC ke tanah bumi, manakala kebisingan - bunyi adalah arus gangguan yang mengalir di antara garisan input AC. Kebisingan EMI yang dijalankan pada mana-mana baris input penyesuai kuasa beralih boleh diwakili dari segi mod biasa - dan bunyi bising mod, dan kedua-dua jenis bunyi EMI ini boleh dianggap sebagai sumber EMI bebas untuk ditindas secara berasingan.

Pelbagai jenis bunyi kuasa wujud dalam grid kuasa 220V/50Hz dan penjana AC 115V/400Hz. Garis kuasa adalah laluan utama untuk EMI untuk memasuki dan keluar dari peralatan elektronik. Melalui garis kuasa, gangguan dari grid boleh memasuki penyesuai kuasa pensuisan, mengganggu operasi normalnya. Begitu juga, gangguan yang dihasilkan oleh penyesuai kuasa pensuisan juga boleh dihantar kembali ke grid melalui garis kuasa, menyebabkan gangguan dengan peranti elektrik lain yang disambungkan ke grid. Untuk mengelakkan kedua -dua senario, penapis lulus rendah - mesti dipasang pada input penyesuai kuasa pensuisan. Penapis ini hanya membolehkan frekuensi operasi peralatan (50Hz, 60Hz, atau 400Hz) untuk melewati, sambil menawarkan pelemahan yang ketara kepada gangguan kekerapan - yang lebih tinggi. Jenis penapis ini, yang direka khusus untuk menukar produk penyesuai kuasa, dirujuk sebagai penapis input EMI.

Penapis EMI dalam penyesuai kuasa pensuisan menekan kedua -dua perbezaan mode - dan gangguan mod biasa -. Walau bagaimanapun, disebabkan oleh perbezaan dalam struktur litar, tahap penindasan untuk perbezaan mod - dan gangguan mod biasa - berbeza -beza. Oleh itu, spesifikasi teknikal penapis termasuk kehilangan penyisipan mod - dan kehilangan sisipan mod -. Kecuali secara khusus dinyatakan sebagai dibenarkan untuk kegunaan tidak disengajakan, semua penapis kuasa mesti dibina, kerana mod biasa - memintas kapasitor dalam penapis EMI hanya berfungsi dengan berkesan apabila didasarkan.

Penyesuai kuasa beralih itu sendiri juga merupakan sumber gangguan EMI. Semasa penukaran kuasa, penyesuai kuasa beralih beroperasi dalam keadaan bertukar, menjadikannya sumber bunyi EMI yang kuat. Kebisingan EMI yang dihasilkan merangkumi pelbagai frekuensi yang luas dan mempunyai intensiti yang tinggi. Kebisingan EMI ini juga mencemarkan persekitaran elektromagnet melalui radiasi dan pengaliran, dengan itu mempengaruhi operasi biasa peranti elektronik yang lain.

Sebagai tambahan kepada litar penukaran kuasa, struktur dalaman penyesuai kuasa beralih termasuk litar memandu, litar kawalan, litar perlindungan, dan litar pengesanan tahap input/output. Litar ini terutamanya terdiri daripada umum - tujuan atau litar bersepadu khusus. Apabila bunyi EMI menjejaskan litar analog, ia merendahkan isyarat - ke - nisbah bunyi penghantaran isyarat. Dalam kes -kes yang teruk, isyarat yang dihantar boleh dibanjiri oleh bunyi EMI, menjadikan operasi normal tidak mungkin. Apabila bunyi EMI menjejaskan litar digital, ia boleh menyebabkan litar membekukan atau berhenti bekerja, yang menyebabkan kerosakan peranti elektronik. Menggunakan penapis bunyi kuasa secara berkesan boleh menghalang penyesuai kuasa daripada tidak berfungsi kerana gangguan bunyi elektromagnetik luaran.

Sebahagian daripada bunyi EMI yang diperkenalkan dari input penyesuai kuasa pensuisan mungkin muncul pada output. Kebisingan ini boleh mendorong voltan dalam litar beban penyesuai kuasa, menyebabkan kerosakan litar atau mengganggu penghantaran isyarat. Isu -isu ini juga boleh dicegah dengan menggunakan penapis bunyi. Fungsi penapis kuasa termasuk:

1. Meningkatkan bunyi elektromagnet luaran daripada mengganggu litar kawalan penyesuai kuasa itu sendiri.

Permukaan pemotongan pada bit kilang akhir menegak (adalah untuk penggilingan) berada di sisinya, yang direka untuk memotong secara mendatar, bit gerudi (untuk penggerudian) permukaan pemotongan berada di hujungnya, yang direka untuk memotong secara menegak ke bawah .. Anda akan melihat kilang akhir biasanya mempunyai rata pada akhir bit.

2. Meningkatkan bunyi elektromagnet luaran daripada mengganggu operasi peralatan beban yang disambungkan ke penyesuai kuasa.

3. Menegaskan EMI yang dihasilkan oleh penyesuai kuasa itu sendiri.

4. Menegaskan EMI yang dihasilkan oleh peranti lain dan dihantar melalui penyesuai kuasa.
