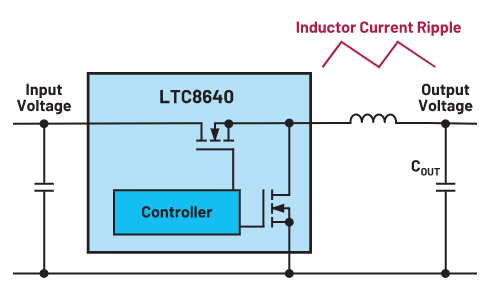

1. Tindakan Tindakan Peranti Beralih: Putar dan pematuhan peranti pensuisan (seperti MOSFET, IGBTs) dalam bekalan kuasa beralih menghasilkan voltan frekuensi dan perubahan semasa. Perubahan ini dihantar melalui output bekalan kuasa, membentuk riak. Semakin tinggi kekerapan beralih, semakin tinggi kekerapan riak.
2.ESR dan ESL kapasitor penapis output: rintangan siri bersamaan (ESR) dan induktansi siri setara (ESL) dari kapasitor penapis output menyebabkan turun naik voltan semasa proses pengecasan dan pelepasan kapasitor, dengan itu menjana riak. Nilai ESR dan ESL yang lebih besar menghasilkan riak yang lebih besar.
3. Perubahan voltan input: Perubahan dalam voltan input mempengaruhi voltan output melalui fungsi pemindahan bekalan kuasa beralih, menyebabkan riak dalam voltan output. Perubahan voltan input boleh berasal dari variasi grid atau perubahan dalam beban lain.
4. Beban Perubahan Semasa: Perubahan pesat dalam beban semasa menyebabkan kapasitor penapis output untuk mengecas dan menunaikan lebih cepat, mengakibatkan peningkatan riak. Semakin cepat perubahan arus beban, semakin besar riak.
5. Electromagnetic Interference (EMI): Bekalan kuasa menukar menghasilkan gangguan elektromagnet semasa operasi. Gangguan ini boleh dihantar melalui output bekalan kuasa, membentuk riak. Sumber EMI termasuk tindakan penukaran peranti dan kebocoran induktansi transformer.
6. Kontrol Ketidakstabilan Loop: Jika gelung kawalan bekalan kuasa beralih tidak dirancang dengan tidak betul, ia boleh menyebabkan ayunan atau turun naik dalam voltan output, nyata sebagai riak. Ketidakstabilan gelung kawalan boleh timbul dari kelewatan dalam rangkaian maklum balas atau reka bentuk yang tidak betul rangkaian pampasan.
Kaedah untuk mengurangkan Ripple Bekalan Kuasa Beralih
1. Mengoptimumkan litar pemacu untuk menukar peranti: dengan mengoptimumkan litar pemacu untuk peranti pensuisan, beralih kerugian dan masa penukaran dapat dikurangkan, dengan itu menurunkan Ripple.
2. Pilihan kapasitor penapis dengan ESR yang rendah dan ESL yang rendah: Memilih kapasitor penapis dengan ESR yang rendah dan ESL rendah mengurangkan turun naik voltan yang dihasilkan semasa proses pengecasan dan pelepasan kapasitor, dengan itu meminimumkan riak.
3. Meningkatkan kapasitansi kapasitor penapis output: Meningkatkan kapasitansi kapasitor penapis output membantu meredakan turun naik voltan output, dengan itu mengurangkan riak.
4. Gunakan penapis LC: Menambah penapis LC pada output dapat melemahkan lebih tinggi - ripple frekuensi, mengurangkan riak voltan output.
5. Mengekalkan reka bentuk gelung kawalan: Dengan mengoptimumkan reka bentuk gelung kawalan, kelajuan kestabilan dan tindak balas gelung kawalan diperbaiki, yang mengurangkan turun naik voltan output dan menurunkan riak.
6.Shield dan Filter EMI: Melaksanakan teknik perisai dan penapisan untuk EMI mengurangkan kesan gangguan elektromagnet pada voltan output, dengan itu meminimumkan riak.
